MOTORTECH AlphaRail – Система монтажной шины

MOTORTECH AlphaRail – Система монтажной шины

MOTORTECH

MOTORTECH

Каталог товаров:

Открыть каталог

AlphaRail

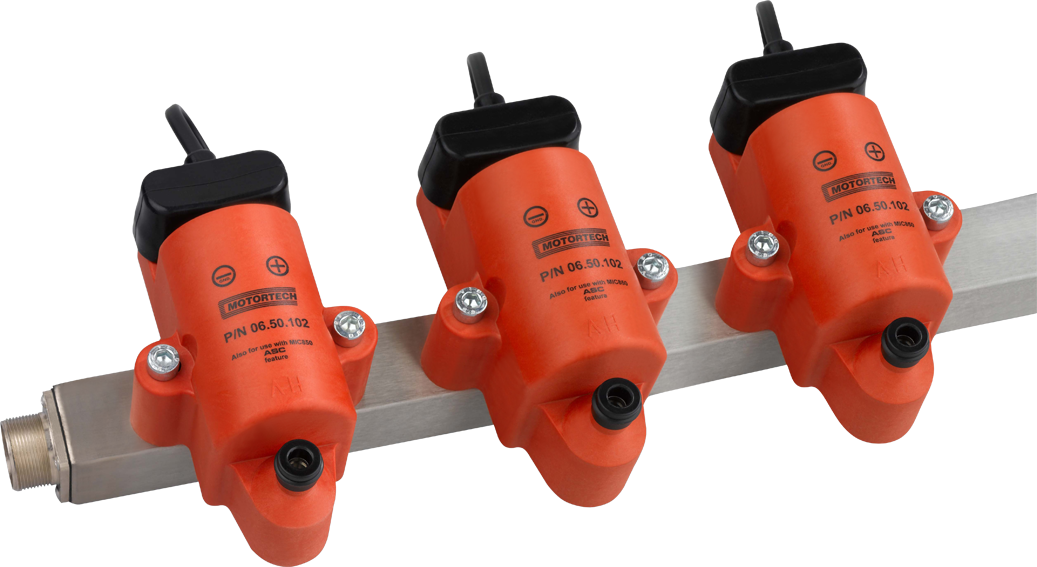

MOTORTECH AlphaRail –
Система монтажной шины

Устойчивая к вибрации шина MOTORTECH из нержавеющей стали успешно противостоит внешним воздействиям, типичным для нефтегазовой отрасли. Хорошо зарекомендовавшая себя конструкция предназначена для производителей двигателей и для мирового рынка запчастей. Не выбирайте устаревших примитивных решений — Вы рискуете простоем двигателя из-за неисправностей в оборудовании. Попрощайтесь с необходимостью постоянно перекладывать проводку, менять соединения и выпрямлять погнувшиеся алюминиевые желоба и шины.

Каталог

Харектеристики:

1

Изготовлена из нержавеющей стали, которая предпочтительнее алюминия в сложных условиях работы (и в тех случаях, когда оператору приходится контактировать с оборудованием)

2

Катушки зажигания могут устанавливаться как на сам двигатель, так и на шины зажигания. Шины идеально подходят для общей конструкции

3

Жёсткие соединения выполнены из стали

4

Ни один винт не вылетит из-за вибрации двигателя, т.к. AlphaRail монтируется при помощи герметичных промышленных заклёпок, (аналогичных тем, которые используются для соединения листов в самолётостроении)

5

Шины заполняются изнутри специальной пеной, что надёжно защищает провода от вибрации, а также от соприкосновения друг с другом и с землёй

6

Конструкция полностью водонепроницаема —может использоваться на открытом воздухе без дополнительной защиты

7

В случае механического повреждения, подлежит ремонту уполномоченными дистрибьюторами MOTORETCH

8

Соединение со стробоскопом не требуется: MOTORTECH предлагает уникальный стробоскоп ScopeLite, способный считывать сигнал зажигания сквозь изоляцию первичной и вторичной проводки

Комплекты зажигания

КОМПЛЕКТ ЗАЖИГАНИЯ CATERPILLAR® ДЛЯ G3304

-Предпрограммированный блок управления зажиганием MIC520

- Монтажная шина с катушками зажигания и креплениями

- Жгуты для входящей и выходящей проводки

- Датчик

- Высоковольтные провода

-Механический триггерный блок с диском и переходными кольцами/прокладками

- Покрышка и прокладка магнето

КОМПЛЕКТ ЗАЖИГАНИЯ CATERPILLAR® ДЛЯ G3306

- Предпрограммированный блок управления зажиганием MIC520

-Монтажная шина с катушками зажигания и креплениями

- Жгуты для входящей и выходящей проводки

- Датчик

- Высоковольтные провода

-Механический триггерный блок с диском и переходнымикольцами/прокладками

- Покрышка и прокладка магнето

КОМПЛЕКТ ЗАЖИГАНИЯ CATERPILLAR® ДЛЯ G3406

- Предпрограммированный блок управления зажиганием MIC520

- Монтажная шина с катушками зажигания и креплениями

- Жгуты для входящей и выходящей проводки

- Датчик

- Высоковольтные провода

- Механический триггерный блок с диском и переходнымикольцами/прокладками

- Покрышка и прокладка магнето

Артикулы

Таблица применения – Обычные монтажные шины

Данные двигателяМонтажная шина
Крепления
Катушка
ЖгутРаспред.
Производитель
Модель

Кол-во цилиндров
Катушек на цилиндр
Шина проводки зажигания
Кол-во шин
Кол-во креплений №75.10.303
Кол-во полос №75.10.097
Кол-во опциональных полос №75.10.120
Кол-во опциональных полос №75.10.280
Кол-во катушек
Кол-во жгутов №95.40.314-L
Кол-во коробок №6.05.067
AJAX
DPC-300
рядное
2295.87.222-NAN-10
12222411
AJAX
PC-600
рядное
3295.87.323-NAN-10
12222611
CATERPILLAR
G398
V-Type
12195.86.611-NBN
288881221
CATERPILLAR
G399
V-Type
16195.86.811-NDN
288881621
CATERPILLAR
G3304
in-Line
4195.86.406-NAN
12222411
CATERPILLAR
G3306
in-Line
6195.86.606-NAN
12222611
CATERPILLAR
G3406
in-Line
6195.86.607-NAN
12222611
CATERPILLAR
G3408
V-Type
8195.86.407-NAN
24444821
CATERPILLAR
G3516
V-Type
16195.86.811-NAN
266661621
CATERPILLAR
G3612
V-Type
12195.86.618-NAN
266661221
COOPER BESSEMER
G2408GTL
in-Line
8195.86.814-NAN
16666811
COOPER BESSEMER
GMVA-10
V-Type
10295.87.548-NGN-04
288882021
COOPER BESSEMER
GMV_-10
V-Type
10295.87.548-NGN-10
288882021
DAEWOO
GV TIR/CIR 158
V-Type
8195.86.406-NAN
24444821
DeLAVAL
HVA-12
V-Type
12295.87.622-NAN-04
266662421
DEUTZ
TBG 620 V16
V-Type
16195.86.809-NAN
288881621
DEUTZ
TCG 2015 V8
V-Type
8195.86.410-NAN
24444821
DEUTZ
TCG 2015 V6
V-Type
6195.86.310-NAN
24444621
DEUTZ
KVS-6
V-Type
6295.87.344-NAN-04
266661221
INGERSOLL RAND
PKVG-12
V-Type
12195.86.627-NDN
288881221
INGERSOLL RAND
PKVGR-12
V-Type
12195.86.627-NFN
288881221
INGERSOLL RAND
XVG-8
V-Type
8195.86.437-NAN
24444821
MAN
E2842E312
V-Type
12195.86.606-NAN
24

4441221
SUPERIOR
6G825
in-Line
6195.86.613-NAN
13333611
...

Комплекты шин проводки для CATERPILLAR® G3300 — Экранированное зажигание

P/N
95.75.025-1 Rомплект монтажной шины без блока зажигания для CATERPILLAR® G3304
Включает в себя жгут проводов к магнето ALTRONIC®, приваренные к рейке креплении
G-образное соединение (отгибается наружу)
4 экранированных первичных кабеля (95.01.040-15) для 3-штырьковых катушек ALTRONIC® интегрального типа
1 синхронизирующий переходник (06.98.109)
95.75.024-1   Комплект монтажной шины без блока зажигания для CATERPILLAR® G3306
Включает в себя жгут проводов к магнето ALTRONIC®, приваренные к рейке креплении
G-образное соединение (отгибается наружу)
6 экранированных первичных кабелей (95.01.040-15) для 3-штырьковых катушек ALTRONIC® интегрального типа
1 синхронизирующий переходник (06.98.109)

Комплекты шин проводки для CATERPILLAR® G3600 Series — Зажигание/детонация

№ ДЕТАЛИТип двигателяКонтроллер зажиганияПервичная проводкаКатушка зажиганияЭквивалент
95.75.108G3606не входит95.01.045-12(6)не входит213-6308
95.75.103G3608не входит95.01.045-12(8)не входит219-9946
95.75.106G3612не входит95.01.045-12(12)не входит191-5007/191-5008
95.75.107G3616не входит95.01.045-12(16)не входит198-2938/198-2941

Комплект монтажной шины для ARROW® — Экранированное зажигание

№ ДЕТАЛИ
Тип двигателя
Контроллер зажигания
95.75.055
VRG176
не входит
95.75.056    VRG220
не входит
95.75.057  VRG330
не входит

Комплект монтажной шины для DEUTZ®

№ ДЕТАЛИТип двигателяКонтроллер зажиганияКабель высокого напряженияКатушка зажиганияЭквивалент
77.75.016TBG620V16не входит06.85.179-2006.50.055

Комплекты шин проводки для WAUKESHA®

№ ДЕТАЛИТип двигателяКонтроллер зажиганияПервичная проводкаКатушка зажиганияЭквивалент
95.75.048VHP L7042не входит95.01.042-24
740283

Комплекты зажигания для MAN®

№ ДЕТАЛИТип двигателяБлок управленияКабель высокого напряженияКатушка зажиганияДатчик
75.00.249E0834E/LE30206.00.52006.85.577H-1606.50.00366.60.003-60
75.00.256E0834E/LE30206.00.52006.85.839H-1606.50.10066.60.003-60
75.00.226E0836E30206.00.52006.85.577H-1606.50.00366.60.003-60
75.00.332E0836E30206.00.52006.85.839H-1606.50.10066.60.003-60
75.00.240E0836E30206.00.52506.85.577H-1606.50.00366.60.003-60
75.00.244E0836LE30206.00.52006.85.415H-1606.50.00366.60.003-60
75.00.243E0836LE30206.00.52506.85.415H-1606.50.00366.60.003-60
75.00.314E0836LE30206.00.52506.85.836H-1606.50.10066.60.003-60
75.00.225E2876E/TE30206.00.52006.85.415H-1606.50.00366.60.003-60
75.00.329E2876E/TE30206.00.52006.85.836H-1606.50.10066.60.003-60
75.00.241E2876E/TE30206.00.52506.85.415H-1606.50.00366.60.003-60
75.00.319E2876E/TE30206.00.52506.85.836H-1606.50.10066.60.003-60
75.00.247E2876LE30206.00.52006.85.415H-1606.50.00366.60.003-60
75.00.306E2876LE30206.00.52006.85.836H-1606.50.10066.60.003-60
75.00.248E2876LE30206.00.52506.85.415H-1606.50.00366.60.003-60
75.00.275E2848LE32206.00.52006.85.415H-1606.50.00366.60.003-100
75.00.307E2848LE32206.00.52006.85.836H-1606.50.10066.60.003-100
75.00.283E2848LE32206.00.52506.85.415H-1606.50.00366.60.003-100
75.00.297E2848LE32266.00.855-1206.85.415H-1606.50.00366.60.003-100 (1)
66.60.001-250 (2)
75.00.222E2842E/LE31206.00.52506.85.415H-1606.50.00366.60.003-100
75.00.308E2842E/LE31206.00.52506.85.836H-1606.50.10066.60.003-100
75.00.318E2842E/LE31266.00.855-2406.85.836H-1606.50.10066.60.003-100 (1)
66.60.001-250 (2)
75.00.276E2842LE32206.00.52506.85.415H-1606.50.003 66.60.003-100
75.00.309E2842LE32206.00.52506.85.836H-1606.50.10066.60.003-100
75.00.311E2842LE32266.00.855-2406.85.836H-1606.50.10066.60.003-100 (1)
66.60.001-250 (2)
Комплекты зажигания для различных двигателей
№ ДЕТАЛИТип двигателяБлок управленияКабель высокогоКатушка зажиганияДатчик
75.00.242TEDOM® TB158GVTW8606.00.52006.85.415H-2206.50.00366.60.003-60
75.00.288ARROW® VRG17606.00.52006.85.844-1406.50.10266.60.001-125
75.00.289ARROW® VRG22006.00.52006.85.860-1006.50.10266.60.001-125
75.00.290ARROW® VRG33006.00.52006.85.860-1606.50.10266.60.001-125
75.00.272IVECO® 5.906.00.52006.85.776H-1006.50.05566.60.001-250
75.00.280IVECO® 5.906.00.52006.85.776H-1006.50.05566.60.001-250

Комплекты зажигания для CATERPILLAR® G3304/ G3306/ G3406 - Неэкранированные

№ ДЕТАЛИ
Тип двигателяКонтроллер зажиганияКабель высокого напряженияКатушка зажиганияДатчик
75.00.3381G330406.00.52006.88.009-1806.50.10266.60.003-60
75.00.3372G330606.00.52006.88.009-1806.50.10266.60.003-60
75.00.3363G340606.00.52006.85.751-1606.50.10266.60.003-60

Комплекты зажигания для CATERPILLAR® G3304/ G3306/ G3406 - Экранированные

№ ДЕТАЛИТип двигателяКонтроллер зажиганияПервичная проводкаКатушка зажиганияДатчик
95.75.338G330406.00.52095.01.040-16заказывается отдельно*95.70.003-60
95.75.337G330606.00.52095.01.040-16заказывается отдельно *95.70.003-60
95.75.336G340606.00.52095.01.040-16заказывается отдельно *95.70.003-60
