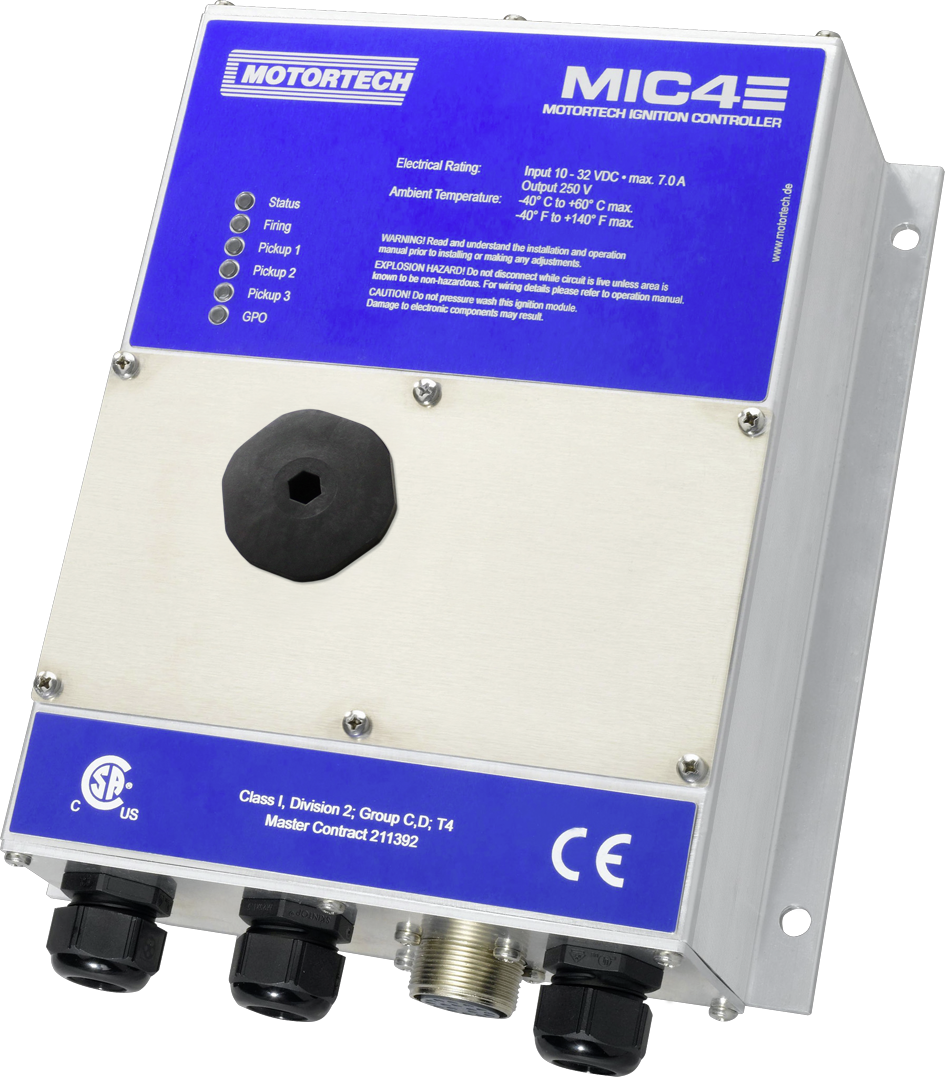

Контроллер зажигания

MIC4

НОВЫЙ блок управления зажиганием создан для двигателей средних размеров и открывает новое поколение высокоэффективных систем контроля зажигания.

Преимущества:

- От 1 до 16 цилиндров

- Питание от 10 до 32 В постоянного тока

- Новая мощноразрядная энергосистема

- Возможность программирования черезUSB-порт

- Терминальная программа на базе WINDOWS™

- Полная диагностика с динамическим данными для устранения неполадок

- Интерфейсы связи modBus RTU и CAN Bus

- Сертификат CSA Class I; Division 2; Group C,D, T4при использовании с экранированными катушками, проводами и жгутами MOTORTECH

Каталог

Описание контроллера зажигания MIC4

Технические характеристики

От 10 до 32 В постоянного тока

8/ 16 выводов зажигания

Первичная энергия 300мДж

Температура среды от -40° c до + 70° c

От 1 до 3 датчиков (магнитных, индуктивных или эффекта Холла)

Аналоговый вход 0-20 мА/ 0-10 В

Вход Start/ Stop

Выход Go/ NoGo

Вспомогательные синхронизационные выходы„ASO“ (напр., для MOTORTECH DetCon20)

Передача данных

CAN 2.0b

RS485

USB 1

Настройка

ПК с ПО MICT

Исполнение

IP65

Н вариантов разъемов

Сертификация

CSA Class I; Division 2; Group C,D, T4

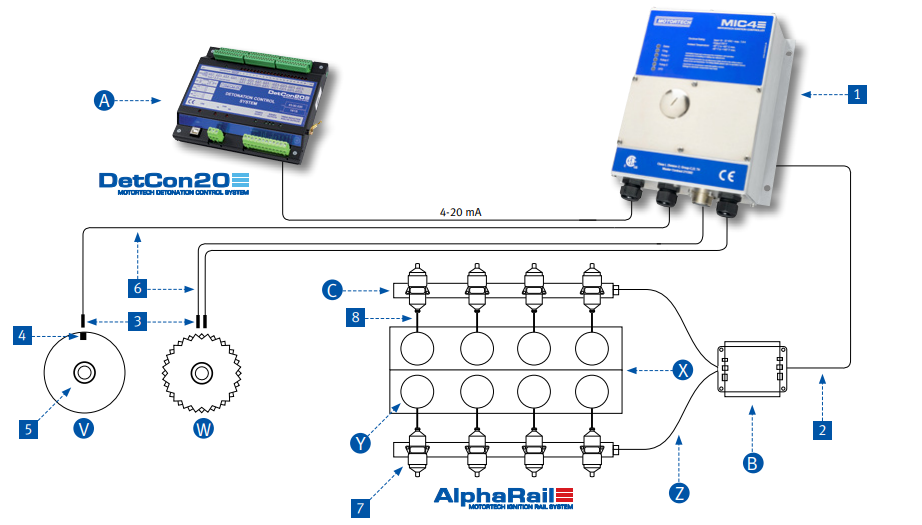

Схема подключения

Требуемые аксессуары

1. Блок управления зажиганием MIC4

2. Выходной жгут проводов

3. Датчики

4. Триггерные штифты и магниты

5. Триггерные диски

6. Провода датчиков

7. 1 катушка зажигания на цилиндр

8. 1 основной провод (ВН) на катушку зажигания

Аксессуары

B. Распределительная коробка

C. AlphaRail – шина с проводами

Расширение системы

A. DetCon20

Описание

V. Кулачковый вал

W. Коленчатый вал

X. Двигатель

Y. Цилиндр

Z. Жгут проводов к планке зажигания и распределительной коробке

Варианты расположения датчиков

3 датчика для 4-тактового двигателя

1) Сброс магнитный (отверстия, штифты, зубцы, винты)

2) Скорость магнитный (отверстия, штифты, зубцы, винты)

3) Kулачковый вал эффекта Холла (магниты)

4) Kулачковый вал индуктивный (штифты, винты, пазы)

1 датчик для 4-тактового двигателя

1) Kулачковый вал эффекта Холла (диск с магнитами)

2) Kулачковый вал индуктивный (диск со штифтами, винты, пазы / триггерный механизм

2 датчика для 2-тактового двигателя

1) Сброс магнитный (отверстия, штифты, зубцы, винты)

2) Скорость магнитный (отверстия, штифты, зубцы, винты)
