Система управления зажиганием

MOTORTECH

Каталог товаров:

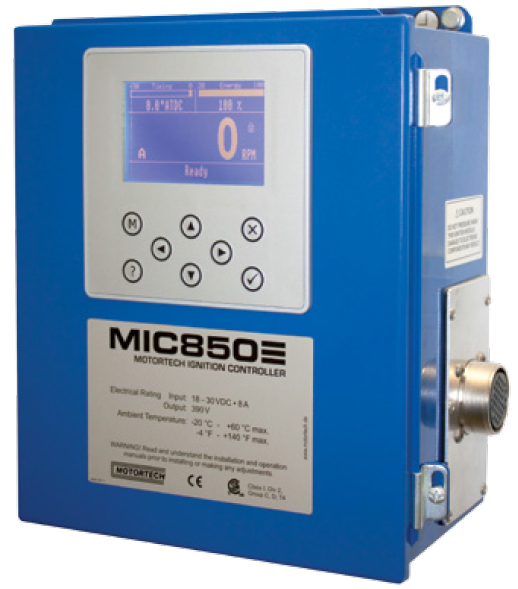

Контроллер зажигания

MIC850

Высокая энергия зажигания, точное регулирование момента искры и онлайн-диагностика помогают повысить производительность двигателя, продлить срок жизни свечей и позволяют оборудованию соответствовать самым строгим экологическим требованиям.

Блок управления включает в себя функцию индивидуального программирования с помощью компьютера. Встроенное ПО легко обновляется с SD-карты.

Технические характеристики:

- 24 канала выхода

- От 18 до 30 В постоянного тока

- Основное напряжение 300 В

- Энергия 180 мДж

- Точность настройки момента зажигания в зависимости от угла поворота коленвала : 0.1°

- Срабатывание 1, 2 или 3 датчиков(настраивается)

- Точный разряд от 20 об./мин.(режим медленного старта)

- Варианты регулирования момента зажигания: - потенциометр- кривая скорости - аналоговый вход 4-20 мА - аналоговый вход      0-5 В

- Варианты контроля энергопотребления:- установка вручную- время срабатывания свечи- автоматический контроль продолжительности разряда (ASC)

- 3 многозадачных выхода (GPO)

- 2 вспомогательных синхровыхода (ASO), поддерживающих систему контроля детонации DetCon20 и контроллеры насоса подачи топлива

- Аварийное отключение при частоте вращения выше номинальной

- Встроенный большой ЖКХ-дисплей(опционально) и клавиатура с выбором языков

- Контроль доступа

Описание контроллера зажигания MIC4

Диагностика

Данные о продолжительности работы

Контроль и отображение времени срабатывания зажигания

Сообщения о неполадках и ошибках, запись данных

Напряжения датчиков, напряжения входного питания

Таймеры

Температуры монтажных плат

Обнаружение первичных и вторичных сбоев зажигания

Напряжения каждого цилиндра (кВ)

Интерфейс

Интерфейс CAN Bus (протокол caNopen)поддерживает PowerView2 – ПК с 12,1“ HMI тачскрином

USB порт, слот для SD-карт для обновления ПО

Оборудование

Блок оснащается одной (12 выходов) или двумя (24 выхода) платами с программным обеспечением для высоковольтных катушек

По желанию заказчика: экран и клавиатура, встроенные в лицевую панель

Отдельное подключение не требуется

MICT – MOTORTECH программa для конфигурации зажигания

Выбор языка

На базе ПК с Windows

Графический пользовательский интерфейс

Легкая конфигурация двигателя с помощью предварительно запрограммированной информации  и оценка программируемых параметров на вводе• 24 настраиваемых сигнала

Отслеживание программируемых кривых времени и энергопотребления

Возможность «снимка» отдельного момента работы для последующей отсылки по E-mail или иным каналам для анализа.

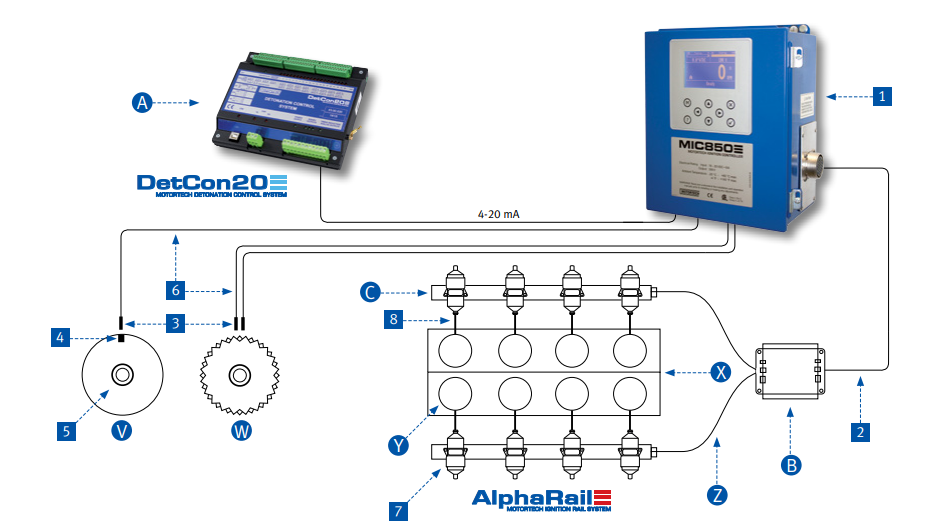

Схема подключения

Требуемые аксессуары

1. Блок управления зажиганием MIC850

2. Выходной жгут проводов

3. Датчики

4. триггерные штифты и магниты  или триггерные диски и триггерный механизм

6. Провода датчиков

7. 1 катушка зажигания на цилиндр

8. 1 основной провод (ВН) на катушку зажигания

Аксессуары

B. Распределительная коробка

C. AlphaRail – шина с проводами

Расширение системы

A. DetCon20

Описание

V. Кулачковый вал

W. Коленчатый вал

X. Двигатель

Y. Цилиндр

Z. Жгут проводов к планке зажигания и распределительной коробке

Артикулы

MIC850 – стандартные блоки

№ деталиМакс. выходов РазъемЭкранНапряжение датчиков
66.00.855-12
1214 розетка

24 В
66.00.855-12-d
1214 розетка
х24 В
66.00.855-24
2435 розетка

24 В
66.00.855-24-d
2435 розетка
х24 В

MIC850 – специальный блок управления зажиганием для замены серии WOODWARD® LC900

№ деталиМакс. выходов РазъемЭкранНапряжение датчиков
66.00.851-24
2414/17 розетка

24 В
66.00.851-24-d
24
 14/17 розетка
х
24 В

MIC850 – экранированный жгут выходных проводов

№ деталиЖгут проводов на:РазъемГрадусов
95.40.414-l
66.00.855-12 / 66.00.851-24
14 штепсель
90°
95.40.417-l
66.00.851-24
17 штепсель
90°
95.40.435-l
66.00.855-24
35 штепсель
90°

ПРИМЕЧАНИЕ: доступные длины жгутов = „l“ = 5 м, 7,5 м, 15 м

ПРИМЕЧАНИЕ: гибкая изоляционная трубка приобретается отдельно
