Система регулирования газа

Система регулирования газа

MOTORTECH

MOTORTECH

Каталог товаров:

Открыть каталог

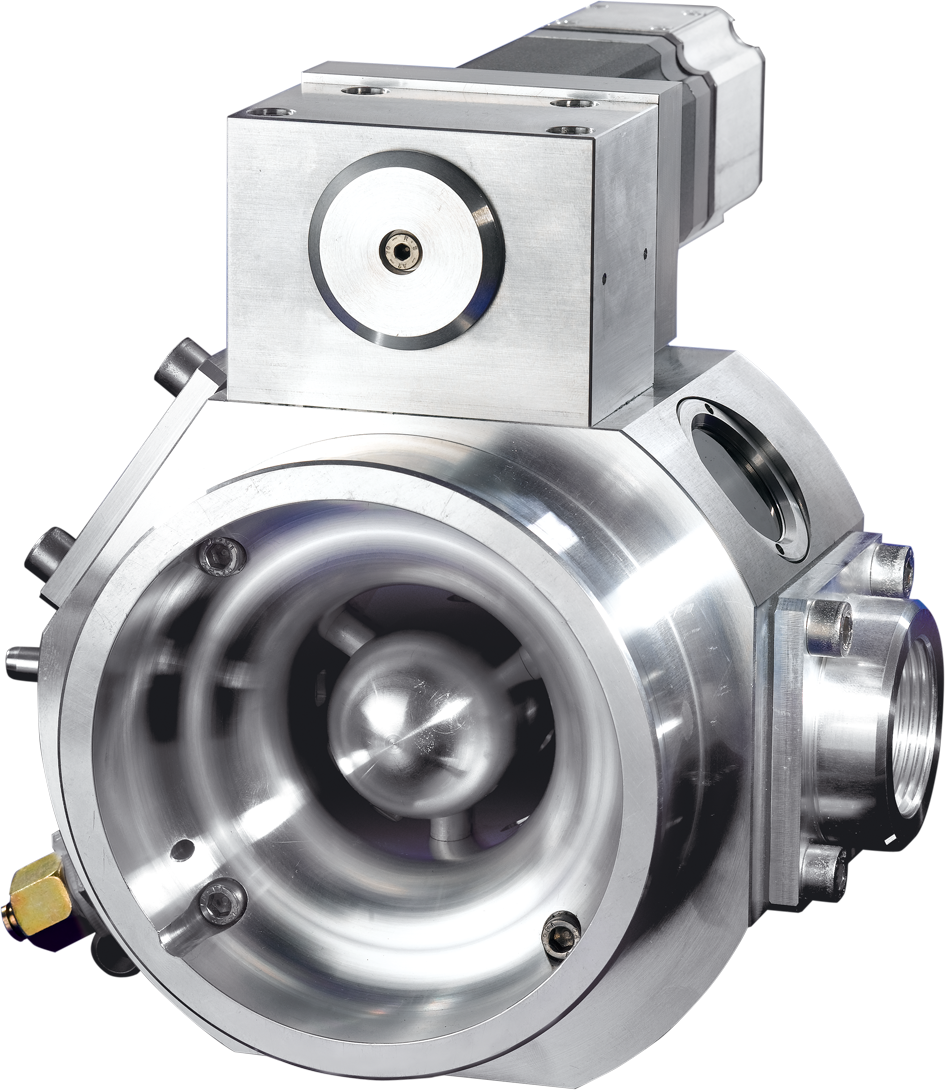

VariFuel2 – газо-воздушный смеситель

VariFuel2 — высокотехнологичный газо-воздушный смеситель, работающий по принципу Вентури, способный предотвращать любые изменения в консистенции газа и обеспечивать наиболее эффективную работу двигателя. Серии 100,140 и 200 подходят для двигателей до 800КВт/1000 л.с. При подключении к лямбда-регулятору, экономичному или стохиометрическому, он очень точно регулирует состав смеси. Очень популярен в системах, где попеременно используются различные сорта топлива. Есть варианты практически для всех видов топлива: природный газ, биогаз, свалочный газ, газ, полученный из древесины. Высокоточный шаговый привод с уникальной перепрограммируемой платой блока управления.

Каталог

Артикулы


VariFuel2 100-50
VariFuel2 140-65
VariFuel2 200-100
Потребление воздуха                                                                                        150-450 м3/ч150-450 м3/ч
450-850 м3/ч
850-2300 м3/ч
Размер корпуса          23-40 мм шагами по 2,5 мм
23-50 мм шагами по 2,5 мм
23-80 мм шагами по 2,5 мм
Гибкое расположение входов и выходов                                                            x                                                         x                                                      x
Подвижный ремень ГРМ                                                                                                x                                                         x                                                      x
Одно соединение для манометра давления газа                                          x
Два соединения для манометра давления газа                                                                                                           x                                                      x
Одно соединение для манометра давления воздуха                                  x
Два соединения для манометра давления воздуха                                                                                                   x                                                       x
Соединительный шланг для входа воздуха                                                        x                                                         x                                                         x
Различные фланцевые соединения для выхода газа                                    x                                                        x                                                        x
Различные фланцевые соединения для входа газа                                       x                                                         x                                                        x
Однорядное топливное кольцо с 12-тью газовыми вентилями по периметру              х        х
Двухрядное топливное кольцо с 12-тью газовыми вентилями по периметру             х

Центровой корпус поддерживается тремя профилями, небольшие подводы газа в которых обеспечивают оптимальное соотношение газа и циркулирующего воздуха, поддерживая постоянный уровень гомогенизации смеси.           х          х         х

VariFuel2 – газо-воздушный смеситель с цифровым шаговым приводом

№ ДЕТАЛИ
Описание
30.45.100-50D
Газо-воздушный смеситель VariFuel2 — серия 10030.
45.140-65D
 Газо-воздушный смеситель VariFuel2 — серия 14030.
45.200-100D
Газо-воздушный смеситель VariFuel2 — серия 20

VariFuel2 – газо-воздушный смеситель с ручной регулировкой

№ ДЕТАЛИ
Описание
30.45.100-50M
Газо-воздушный смеситель VariFuel2 — серия 10030.
45.140-65M
Газо-воздушный смеситель VariFuel2 — серия 14030.
45.200-100M
Газо-воздушный смеситель VariFuel2 — серия 200

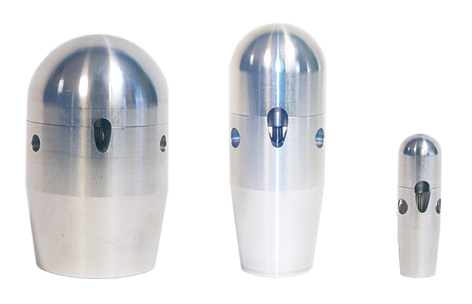

VariFuel2 – Корпус
№ ДЕТАЛИДиаметрVF2-100VF2-140VF2-200
31.01.720-23.0-323,0 ммxxx
31.01.720-25.0-325,0 ммxxx
31.01.720-27.5-327,5 ммxxx
31.01.720-30.0-330,0 ммxxx
31.01.720-32.5-332,5 ммxxx
31.01.720-35.0-335,0 ммxxx
31.01.720-37.5-337,5 ммxxx
31.01.720-40.0-340,0 ммxxx
31.01.720-42.5-342,5 ммxxx
31.01.720-45.0-345,0 ммxxx
31.01.720-47.5-347,5 мм
xx
31.01.720-50.0-350,0 мм
xx
31.01.720-52.5-352,5 мм
xx
31.01.720-55.0-355,0 мм

x
31.01.720-57.5-357,5 мм

x
31.01.720-60.0-360,0 мм

x
31.01.720-62.5-362,5 мм

x
31.01.720-65.0-365,0 мм

x
31.01.720-67.5-367,5 мм

x
31.01.720-70.0-370,0 мм

x
31.01.720-72.5-372,5 мм

x
31.01.720-75.0-375,0 мм

x
31.01.720-77.5-377,5 мм

x
31.01.720-80.0-380,0 мм

x

VariFuel2 — набор выпускных фланцев

№ ДЕТАЛИОписаниеVF2-100
VF2-140
VF2-200
31.01.764Газовая секция для дроссельной заслонки, 50
x


31.01.765Газовая секция для дроссельной заслонки, 100
x


31.01.766Газовая секция для дроссельной заслонки, 50
x


31.01.768Фланец для MAN E0836LE202
x


31.01.752Сварное соединение DN100


x
31.01.750Фланец для MAN E2876LE302


x
31.01.753Фланец для MAN E0836LE202


x
31.01.755Фланец DN65-PN6


x
31.01.757Фланец для дроссельной заслонки, 100


x
31.01.756Фланец для MAN E2842E312


x
31.01.762Газовая секция для дроссельной заслонки, 100


x
31.01.763Газовая секция для дроссельной заслонки, 140


x
31.01.751Сварное соединение DN150




x
31.01.759Фланец для MAN E2876LE302




x
31.01.754Фланец для MAN E2842LE312




x
31.01.758Шланговое соединение DN200




x
31.01.760Фланец для MAN E2848LE/E2842LE322




x
31.01.761Сварное соединение DN150 - алюминиевое




x
31.01.767Фланец для DEUTZTCG2015V6/V8




x

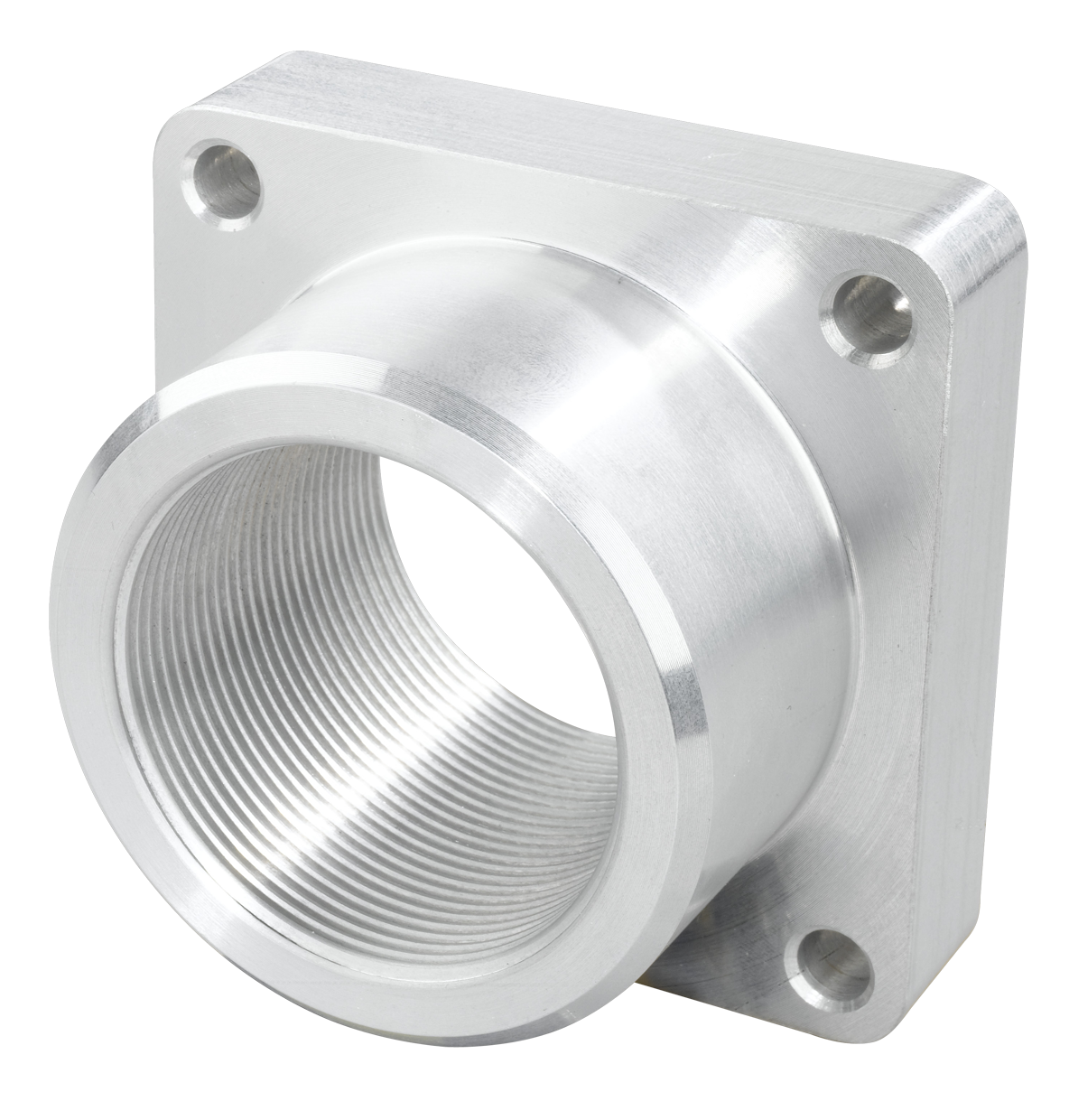

VariFuel2 — впускной фланец

№ ДЕТАЛИРезьбаVF2-100VF2-140VF2-200
31.01.359-075G3⁄4"x
31.01.359-100G1"x
31.01.359-125G11⁄4"x
31.01.359-075NPT3⁄4" NPTx
31.01.359-100NPT1" NPTx
31.01.359-125NPT1 1⁄4" NPTx
30.30.102G1"
x
30.30.103G1 ¼"
x
30.30.104G1 ½"
x
30.30.102-NPT1" NPT
x
30.30.103-NPT1¼" NPT
x
30.30.104-NPT1½" NPT
x
30.30.106G1 1⁄2"x
30.30.107G2"

x
30.30.108G2 1⁄2"

x
30.30.106-NPT1½" NPT

x
30.30.107-NPT2" NPT

x
30.30.108-NPT2½" NPT

x

VariFuel2 — прокладки для набора выпускных фланцев

Набор выпускных фланцевВходящие
№ ДЕТАЛИОписание№ ДЕТАЛИ, сторона VariFuel№ ДЕТАЛИ, сторона двигателя
31.01.764Газовая секция для дроссельной заслонки, 5031.01.36503.90.050
31.01.765Газовая секция для дроссельной заслонки, 10031.01.36503.90.100
31.01.766Газовая секция для дроссельной заслонки, 5031.01.85803.90.050
31.01.768Фланец для MAN E0836LE20231.01.85831.01.365
31.01.752Сварное соединение DN10031.01.809
31.01.750Фланец для MAN E2876LE30231.01.80931.01.876
31.01.753Фланец для MAN E0836LE20231.01.80931.01.858
31.01.755Фланец DN65-PN631.01.80931.01.867
31.01.757Фланец для дроссельной заслонки, 10031.01.80903.90.100
31.01.756Фланец для MAN E2842E31231.01.80931.01.871
31.01.762Газовая секция для дроссельной заслонки, 10031.01.80903.90.100
31.01.763Газовая секция для дроссельной заслонки, 14031.01.80903.90.140
3 101 751Сварное соединение DN15031.01.828
31.01.759Фланец для MAN E2876LE30231.01.87931.01.879
31.01.754Фланец для MAN E2842LE31231.01.82831.01.863
31.01.758Шланговое соединение DN20031.01.828
 31.01.760Фланец для MAN E2848LE/E2842LE32231.01.82831.01.828
31.01.761Сварное соединение DN150 - алюминиевое31.01.828
31.01.767Фланец для DEUTZTCG2015V6/V831.01.82831.01.886

VariStep — карта для шагового двигателя

№ ДЕТАЛИОписаниеVF2-100DVF2-140D

VF2-200D
31.01.955Карта для шагового двигателя VariStepхxx

VariFuel2 — соединительный кабель

№ ДЕТАЛИОписаниеVF2-100DVF2-140DVF2-200D
31.01.942Соединительный кабель VariFuel2, 90°  хxx

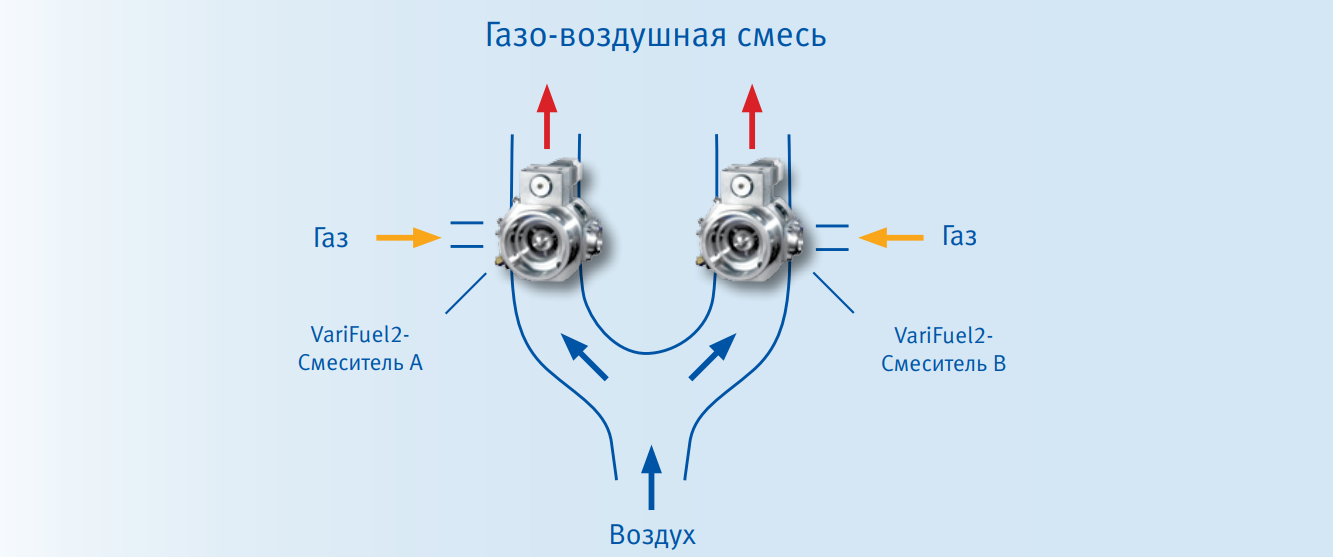

VariFuel2 — мультипликатор сигнала для двух смесителей

№ ДЕТАЛИОписаниеVF2-100DVF2-140DVF2-200D
31.01.945мультипликатор сигнала VariFuel2xxx

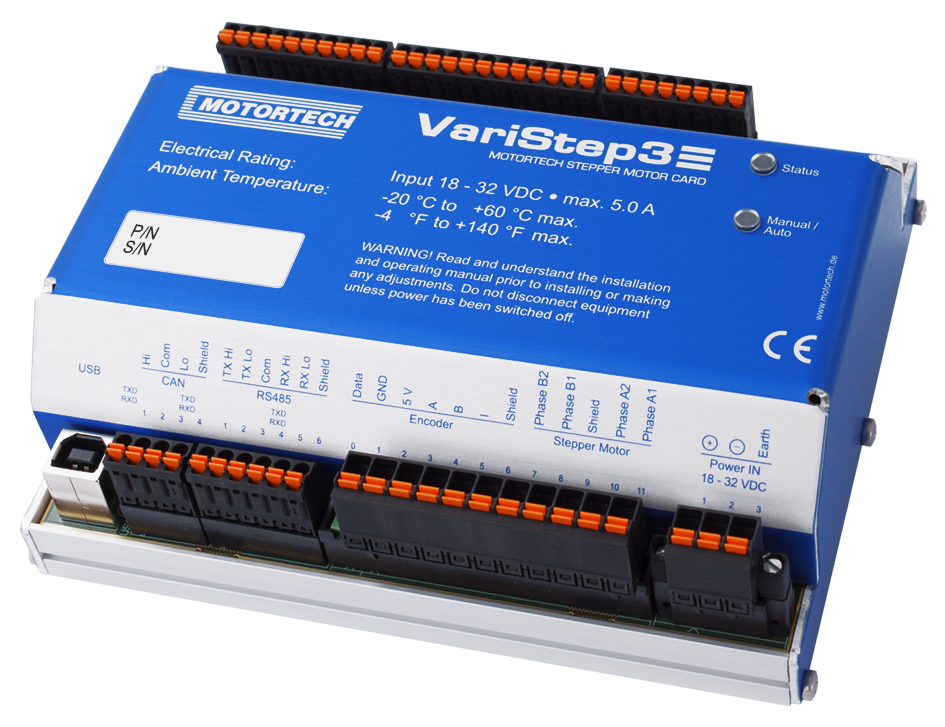

Контроллер шагового двигателя для VariFuel2 - VariStep

Полностью новый контроллер шагового двигателя от MOTORTECH гарантирует идеальное регулирование различными газовоздушными смесителями MOTORTECH VariFuel2.

- Точная настройка смесителя по микрошагам

- Память сообщений об ошибках

- Светодиоды, отображающие состояние устройства и активность

- Удобный доступ через USB-интерфейс

- Конфигурация через программное обеспечение MICT

- Штепсельные разъёмы

- Тип защиты IP20

- Установка на крышку шины в шкафу управления

Новая карта VariStep заменяет предыдущие карты MOTORTECH для шаговых двигателей (№31.01.950-100/ -140/ -200)

Каталог

№ ДЕТАЛИ
ОписаниеVF2-100D
VF2-140D
VF2-200D
31.01.955
Карта для шагового двигателя VariStep
ххх

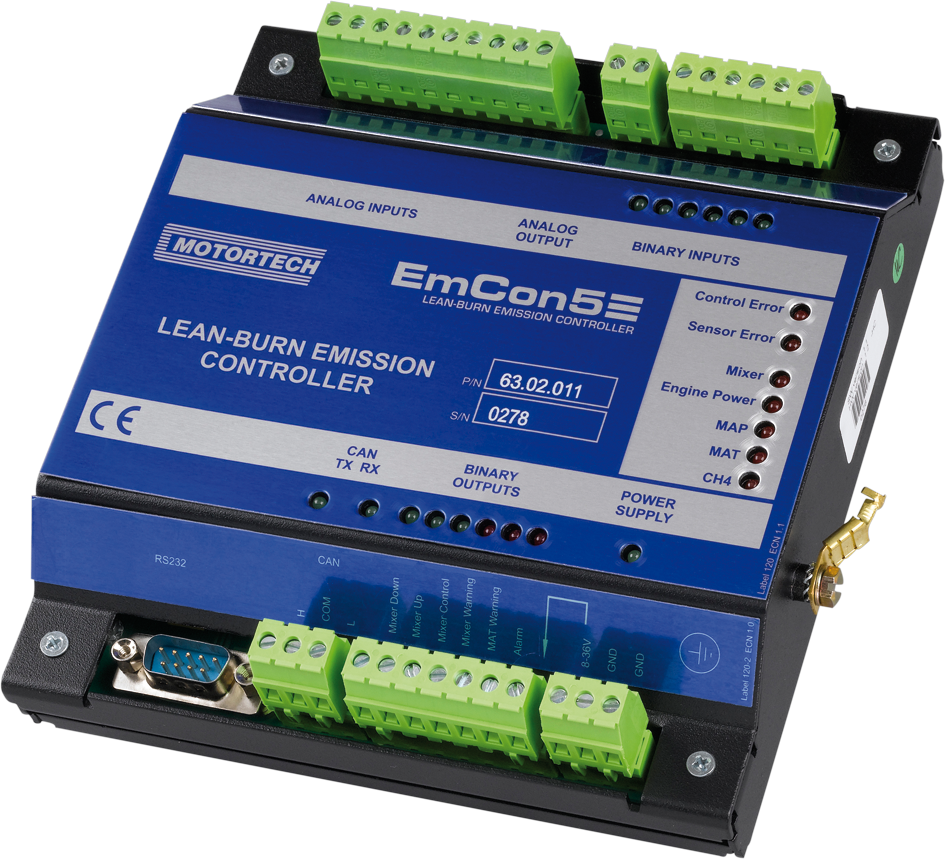

EmCon5 — регулятор газо-воздушной смеси (для бедной смеси)

EmCon5 — регулятор газо-воздушной смеси для экономичных газовых двигателей в системах когенерации. Он предназначен для контроля уровня выбросов отработанных газов путём непрямых измерений. Всего требуется три сигнала: давление на входе на коллектор, температура и загрузка двигателя. Лямбда-датчик (датчик кислорода) не требуется, а сигнал подачи CH4 опционален. После первоначальных измерений уровня выбросов двигателя и успешного анализа результатов EmCon5 гарантирует оптимальную работу газового двигателя при установленном уровне выбросов. Все параметры контроллера программируемы. Настройки и модификации осуществляются при помощи программы WinScope. Отлично сочетается с VariFuel2

Каталог

№ ДЕТАЛИ
Описание
63.02.011
Доступна стандартная система

Артикулы

EmCon5 − Регулятор

№ ДЕТАЛИ           Описание
63.02.011                  Регулятор газо-воздушной смеси для экономичных газовых двигателей EmCon5

EmCon5 – Обвязка датчиков

№ ДЕТАЛИ
Описание
06.30.451провод для датчика, вкл. 56.01.004 и 56.02.016

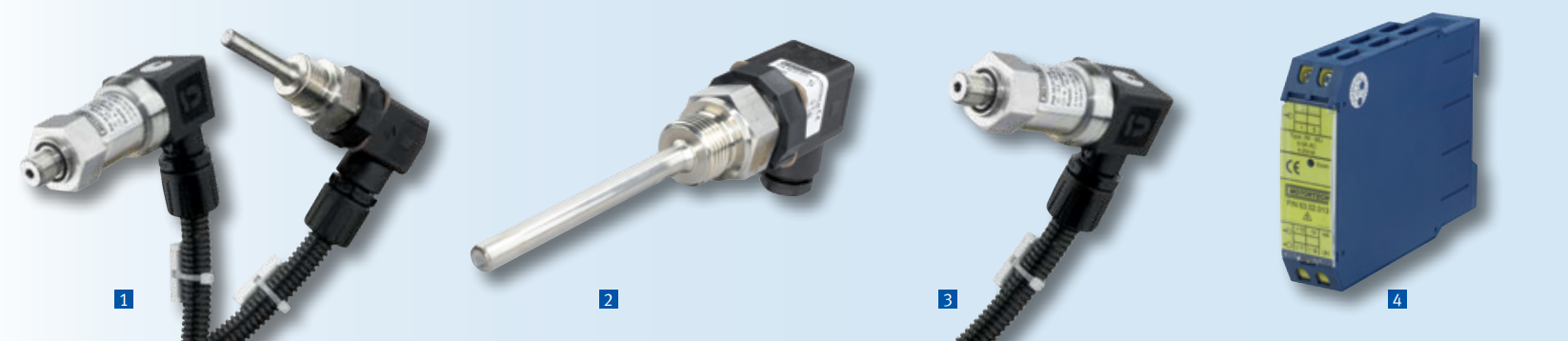

EmCon5 - Датчики температуры воздуха в коллекторе (MAT)

№ ДЕТАЛИ
ОписаниеЗаменяет
56.01.042MAT-датчик G½", длина фитинга 50 мм
56.01.172MAT-датчик G½", длина фитинга 100 мм56.01.05

EmCon5 – Датчики абсолютного давления в коллекторе

№ ДЕТАЛИ
Описание
56.02.163MAP-датчик G½" (II IG Ex ia MC T4 Ga)

EmCon5 - Аксессуары

№ ДЕТАЛИ
Описание
63.02.134Преобразователь нагрузки 0-5 A --> 0-20 мА

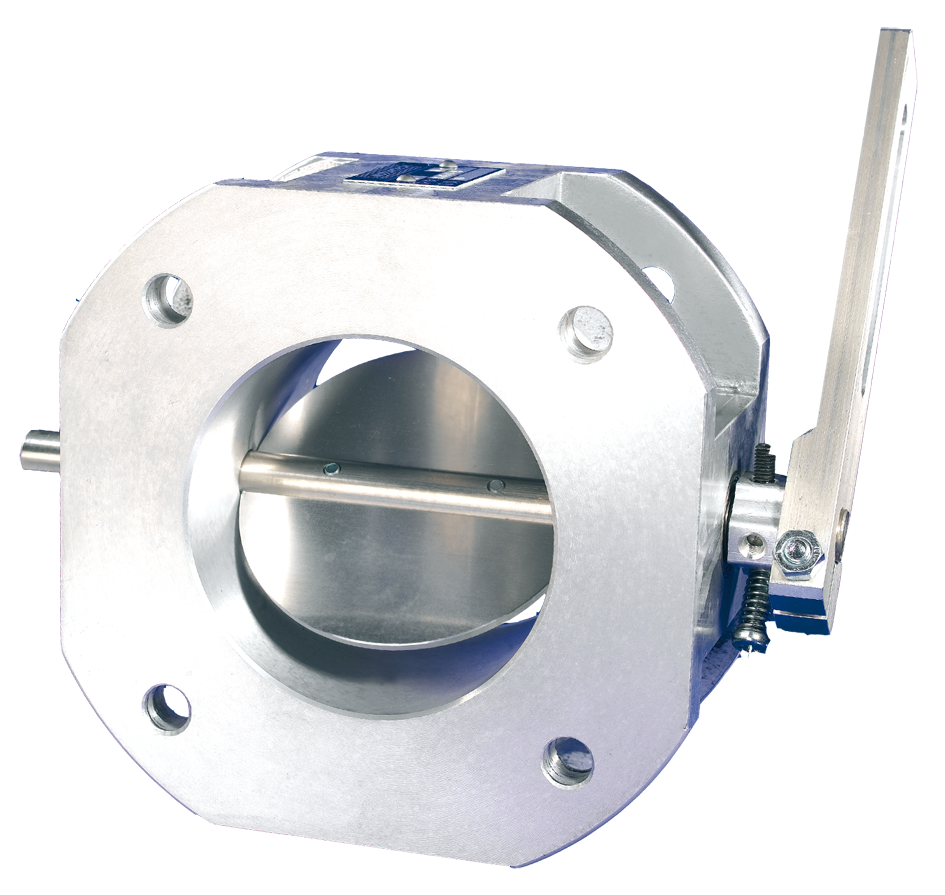

Дроссельные клапаны для турбонадувных и безнаддувных двигателей

Доступны различные вида клапанов. Все движущиеся части выполнены из нержавеющей стали и рассчитаны на работу в агрессивных средах, включая H2S.

- Включает прокладки фланцев, рычаг, стоппер ирегулировку оборотов холостого хода

- Шарикоподшипники из нержавеющей стали

- По заказу доступны другие размеры и специальные конфигурации.

Каталог

Артикулы

Стандартные клапаны — Серия 50 - 41-42 мм

№ ДЕТАЛИУплотнениеABCDEFGIØ
30.40.050-42
88 мм57 мм135 мм100 мм10 мм96 мм8mm40 мм42 мм
30.40.051-42x88 мм57 мм135 мм100 мм10 мм96 мм8mm40 мм42 мм

Стандартные клапаны — Серия 100 - 48-68 мм

№ ДЕТАЛИУплотнениеABCDEFGIØ
30.40.100-60
113 мм75 мм160 мм100 мм10 мм130 мм11 мм61 мм60 мм
30.40.101-60x113 мм75 мм160 мм100 мм10 мм130 мм11 мм61 мм60 мм
30.40.100-68
113 мм75 мм160 мм100 мм10 мм130 мм11 мм61 мм68 мм
30.40.101-68x113 мм75 мм160 мм100 мм10 мм130 мм11 мм61 мм68 мм

Стандартные клапаны — Серия 140 - 73-85 мм

№ ДЕТАЛИУплотнениеABCDEFGIØ
30.40.140-75
150 мм95 мм200 мм150 мм12 мм166 мм11 мм76 мм75 мм
30.40.141-75x150 мм95 мм200 мм150 мм12 мм166 мм11 мм76 мм75 мм
30.40.140-80
150 мм95 мм200 мм150 мм12 мм166 мм11 мм76 мм80 мм
30.40.141-80x150 мм95 мм200 мм150 мм12 мм166 мм11 мм76 мм80 мм
30.40.140-85
150 мм95 мм200 мм150 мм12 мм166 мм11 мм76 мм85 мм
30.40.141-85x150 мм95 мм200 мм150 мм12 мм166 мм11 мм76 мм85 мм
Стандартные клапаны — Серия 150 - 93-108 мм
№ ДЕТАЛИУплотнениеABCDEF
GIØ
30.40.150-100
150 мм110mm200 мм100 мм12 мм196 мм9 мм
80 мм100 мм
30.40.151-100x150 мм110mm200 мм100 мм12 мм196 мм9 мм
80 мм100 мм

Стандартные клапаны — Серия 200 - 98-125 мм

№ ДЕТАЛИУплотнениеABCDEFGIØ
30.40.200-100
180 мм126 мм260 мм150 мм12 мм200 мм11 мм110mm100 мм
30.40.201-100x180 мм126 мм260 мм150 мм12 мм200 мм11 мм110mm100 мм
30.40.200-105
180 мм126 мм260 мм150 мм12 мм200 мм11 мм110mm105 мм
30.40.201-105x180 мм126 мм260 мм150 мм12 мм200 мм11 мм110mm105 мм
30.40.200-115
180 мм126 мм260 мм150 мм12 мм200 мм11 мм110mm115 мм
30.40.201-115x180 мм126 мм260 мм150 мм12 мм200 мм11 мм110mm115 мм

Специальные клапаны — Серия для замены Impco 100/140

№ ДЕТАЛИУплотнениеОписаниеЭквивалент
30.40.101-68AT2-7xОписаниеAT2-7
30.40.141-94AT2-9xДисковый клапанAT2-9

Специальные клапаны — Серия 160 для двигателей CAT G3400 и G3500 Engines

№ ДЕТАЛИУплотнениеОписаниеЭквивалент
30.40.161-106xДисковый клапан7E1585 / 7E1589
